Telemetria zbiorników na odpady olejowe — jak IoT eliminuje przepełnienia i puste przebiegi

Problem: zbiornik pilnowany „na oko”

W tradycyjnym modelu współpracy z odbiorcą odpadów cały ciężar pilnowania zbiornika spoczywa na kliencie. Ktoś — zwykle kierownik utrzymania ruchu albo magazynier — co jakiś czas zagląda do zbiornika, ocenia poziom „na oko” i dzwoni po odbiór, gdy uzna, że robi się ciasno. Ten model działa, dopóki wszystko idzie zgodnie z planem. W praktyce zawodzi w najbardziej przewidywalnych momentach:

• Produkcja przyspiesza — wymiany oleju obejmują więcej maszyn niż zwykle i zbiornik zapełnia się w dwa tygodnie zamiast dwóch miesięcy.
• Osoba odpowiedzialna jest na urlopie albo zmienia stanowisko — i nikt nie zagląda do zbiornika przez miesiąc.
• Telefon wykonany „na styk” — poziom 95% oznacza, że cysterna musi przyjechać w 24–48 godzin, niezależnie od zaplanowanych tras i logistyki.

Skutki są dwojakie. Po stronie klienta: ryzyko przepełnienia. A przepełnienie zbiornika z olejem przepracowanym to nie usterka, tylko incydent środowiskowy — zanieczyszczenie gruntu, kosztowna remediacja i potencjalna kontrola WIOŚ. Po stronie odbiorcy: cysterna jeździ „na ślepo”, według sztywnego harmonogramu albo nagłych telefonów. Przyjazd do zbiornika zapełnionego w 30% to pusty przebieg — spalone paliwo, zablokowane okno logistyczne i niepotrzebna emisja CO2, a te koszty obciążają ostatecznie cały łańcuch.

Telemetria zbiorników rozwiązuje oba problemy jednocześnie: poziom jest mierzony automatycznie, a dane trafiają do odbiorcy, zanim ktokolwiek musi sięgać po telefon.

Jak działa radarowy pomiar poziomu

Sercem systemu jest czujnik poziomu radarowy montowany na górze zbiornika. Zasada działania przypomina radar drogowy w miniaturze: antena wysyła w dół krótkie impulsy mikrofalowe, które odbijają się od powierzchni cieczy i wracają do czujnika. Czas przelotu sygnału przelicza się wprost na odległość do lustra cieczy — a stąd, znając geometrię zbiornika, na poziom napełnienia i objętość odpadu.

Najważniejsze cechy pomiaru radarowego:

• Dokładność ±1 cm — wystarczająca, by wiarygodnie prognozować datę zapełnienia zbiornika.
• Zasięg do 6 m — od paletopojemnika IBC 1000 l po duże zbiorniki magazynowe.
• Pomiar bezkontaktowy — czujnik nie dotyka medium, więc nie zarasta osadem i nie koroduje.
• Niezależność od medium — mikrofale odbijają się tak samo od oleju przepracowanego, emulsji olejowo-wodnej, glikolu czy wód zaolejonych.
• Niezależność od temperatury — w przeciwieństwie do czujników ultradźwiękowych na pomiar radarowy nie wpływają temperatura powietrza, opary ani kondensacja w zbiorniku.
• Żyroskopowa korekcja montażu — wbudowany żyroskop mierzy kąt odchylenia czujnika od pionu i koryguje wynik, więc urządzenie nie musi być idealnie wypoziomowane.

Starsze rozwiązania — pływaki i sondy ultradźwiękowe — sprawdzają się w zbiornikach na odpady olejowe słabo. Pływak zarasta osadem i się zacina, a ultradźwięki tracą dokładność przy zmianach temperatury i w gęstych oparach. Radar nie ma tych ograniczeń, dlatego stał się standardem nowoczesnej telemetrii zbiornikowej.

Łączność NB-IoT: dlaczego nie GSM i nie WiFi

Sam pomiar to połowa sukcesu — dane muszą jeszcze opuścić teren zakładu. Czujniki telemetryczne korzystają z NB-IoT (Narrowband IoT), czyli wariantu sieci komórkowej zaprojektowanego specjalnie dla urządzeń, które wysyłają małe porcje danych kilka razy na dobę.

Trzy cechy NB-IoT mają przy zbiornikach na odpady szczególne znaczenie:

1. Bateria na lata. Urządzenie przez większość czasu „śpi”, budzi się tylko na pomiar i krótką transmisję. Dzięki temu bateria wystarcza nawet na 5 lat pracy — bez kabli, elektryka i ładowania.
2. Zasięg tam, gdzie stoi zbiornik. Zbiorniki rzadko stoją przy oknie biura — częściej w hali, pod wiatą, za budynkiem, w otoczeniu stalowych konstrukcji. NB-IoT ma zwiększony budżet łącza względem klasycznego GSM, więc sygnał dociera w miejsca, w których zwykły modem traci połączenie.
3. Zero konfiguracji po stronie klienta. Czujnik nie potrzebuje firmowego WiFi, haseł ani udziału działu IT — łączy się z siecią operatora jak telefon komórkowy, tylko znacznie oszczędniej.

Do tego dochodzi wykonanie przemysłowe: obudowa w klasie szczelności IP67 (pyłoszczelna i odporna na krótkotrwałe zanurzenie) oraz zakres temperatur pracy od -25°C do +60°C. Czujnik może pracować na zbiorniku pod gołym niebem przez okrągły rok — od mroźnej zimy po upalne lato.

Watchman Radar w praktyce: montaż w 3 minuty

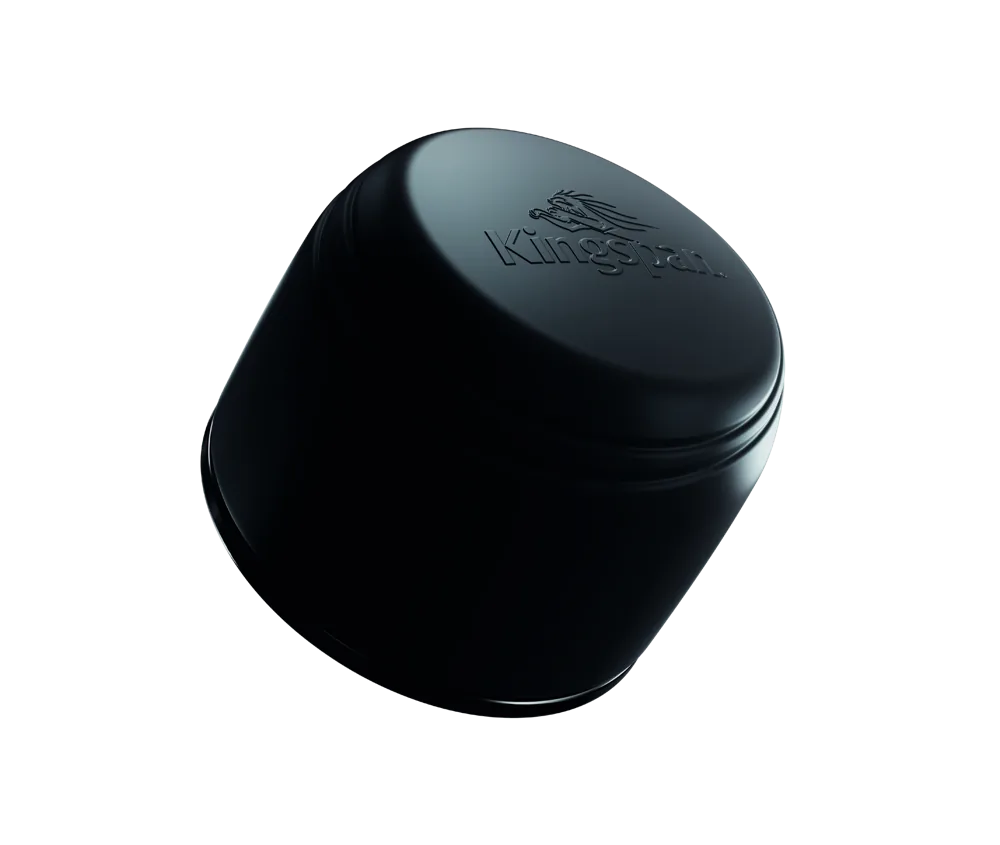

RAN-SIGMA wyposaża dzierżawione zbiorniki w czujniki Watchman Radar — radarowe sondy telemetryczne łączące wszystkie opisane wyżej cechy: pomiar mikrofalowy z żyroskopową korekcją, łączność NB-IoT i wieloletnią pracę na baterii.

Montaż nie wymaga wiercenia ani spawania — czujnik osadza się na istniejącym otworze zbiornika w około 3 minuty, bez ingerencji w konstrukcję i bez przerywania pracy zakładu. Po zamontowaniu urządzenie samo loguje się do sieci NB-IoT i zaczyna raportować.

Dane trafiają do chmury i są dostępne w aplikacji: aktualny poziom, historia napełniania, trend i prognozowana data zapełnienia. Wbudowany moduł GPS lokalizuje zbiornik — gdy pojemnik zmienia miejsce na terenie zakładu albo przenosi się między lokalizacjami firmy, system zawsze wie, gdzie fizycznie stoi. Szczegóły usługi opisujemy na stronie poświęconej monitoringowi poziomu oleju w zbiorniku.

Zbiornik, który sam zamawia odbiór

Prawdziwa zmiana zaczyna się jednak nie na zbiorniku, tylko w logistyce. RAN-SIGMA widzi w jednym panelu poziomy wszystkich dzierżawionych zbiorników na olej odpadowy u swoich klientów. Gdy któryś zbliża się do ustalonego progu — na przykład 80% napełnienia — dyspozytor planuje odbiór na najbliższej trasie w regionie, zanim klient w ogóle pomyśli o telefonie.

W praktyce oznacza to odwrócenie ról: to nie klient zamawia odbiór, tylko zbiornik. Harmonogram przestaje być sztywny jak przy klasycznych odbiorach cyklicznych — częstotliwość dopasowuje się automatycznie do rzeczywistego tempa wytwarzania odpadu.

• Zero przepełnień — alert pojawia się na długo przed poziomem krytycznym, jest czas na spokojne zaplanowanie odbioru.
• Zero pilnych wezwań — odbiory odbywają się w normalnych oknach logistycznych, a nie w trybie awaryjnym.
• Pełniejsze cysterny i krótsze trasy — mniej pustych przebiegów to mniej spalonego paliwa i mniejsza emisja CO2 na tonę odebranego odpadu.
• Porządek w dokumentach — każdy odbiór kończy się Kartą Przekazania Odpadu w systemie e-BDO, jak zawsze.

Pytania i odpowiedzi (FAQ)

• Czy czujnik radarowy działa na każdym zbiorniku? +

  Tak. Pomiar radarowy jest bezkontaktowy i niezależny od materiału zbiornika — czujnik montuje się od góry, na istniejącym otworze, zarówno na zbiornikach stalowych, jak i z tworzywa. Zasięg pomiaru do 6 m obejmuje paletopojemniki IBC 1000 l, zbiorniki dwupłaszczowe i większe zbiorniki magazynowe. Wbudowany żyroskop koryguje odchylenie od pionu, więc czujnik nie musi być idealnie wypoziomowany, a pomiar zachowuje dokładność ±1 cm.

• Czy montaż czujnika wymaga wiercenia w zbiorniku? +

  Nie. Czujnik Watchman Radar osadza się na istniejącym otworze zbiornika w około 3 minuty — bez wiercenia, spawania i ingerencji w konstrukcję. Urządzenie nie potrzebuje zasilania z sieci: pracuje na baterii o żywotności do 5 lat. Po zamontowaniu samo łączy się z siecią NB-IoT i zaczyna wysyłać pomiary do chmury, bez żadnej konfiguracji po stronie klienta.

• Co się dzieje, gdy zbiornik zbliża się do zapełnienia? +

  Czujnik regularnie raportuje poziom do chmury. Gdy napełnienie przekroczy ustalony próg — na przykład 80% — dyspozytor RAN-SIGMA widzi alert i planuje odbiór na najbliższej trasie w regionie, zanim poziom stanie się krytyczny. Klient nie musi dzwonić ani pilnować terminów. Każdy odbiór jest potwierdzany Kartą Przekazania Odpadu w systemie e-BDO, dokładnie tak jak przy klasycznym zamówieniu.

• Czy NB-IoT działa w hali bez zasięgu WiFi? +

  Tak. NB-IoT korzysta z sieci komórkowej operatora, a nie z infrastruktury zakładu — nie wymaga WiFi, haseł ani udziału działu IT. Technologia ma zwiększony budżet łącza względem klasycznego GSM, dzięki czemu sygnał dociera w głąb hal, do piwnic i miejsc otoczonych stalowymi konstrukcjami. Czujnik działa tam, gdzie faktycznie stoi zbiornik, a nie tylko tam, gdzie sięga sieć biurowa.

• Czy telemetria mierzy tylko olej przepracowany? +

  Nie. Pomiar mikrofalowy jest niezależny od rodzaju medium — czujnik równie dokładnie mierzy poziom oleju przepracowanego, emulsji olejowo-wodnej, glikolu czy wód zaolejonych. Na wynik nie wpływają temperatura, opary ani kondensacja w zbiorniku. Dzięki temu ten sam system telemetrii obsługuje różne odpady płynne odbierane przez RAN-SIGMA, niezależnie od pory roku i warunków w zakładzie.
